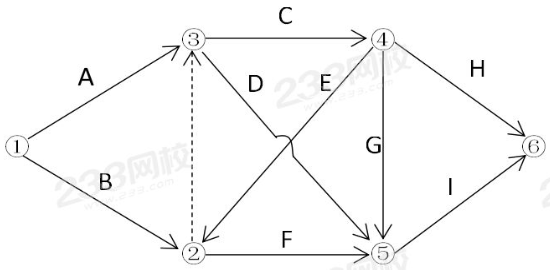

单选题双代号网络图如下图，图中存在的绘图错误是( )。
A．存在多个终点节点
B．存在曲线形状的箭线
C．出现循环回路
D．存在多余的虚箭线
---------------------------------
参考答案：C
---------------------------------
[华图教育答案解析]：序号④箭线指向序号②，出现循环回路
考点：2Z103032 工程网络计划的类型和应用
教材p137-138
