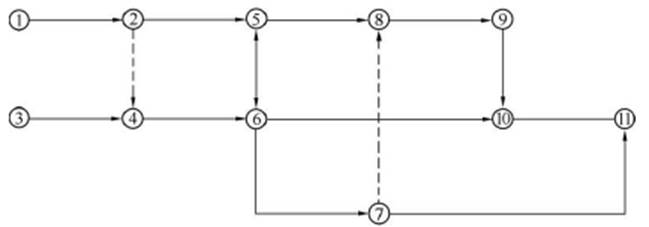

单选题根据双代号网络图绘图规则，下列网络图中的绘图错误有(　　)处。

A．2
A．2
B．3
B．3
C．4
C．4
D．5
D．5

　　---------------------------------

　　参考答案：C

　　---------------------------------

　　[华图教育答案解析]：本题中的错误之处有：
1.多个起点节点：节点1和3；
2.存在双向箭头连线：节点5和6之间；
3.存在无箭头的连线：节点10和11之间；
4.绘制网络图时，箭线不宜交叉 。 当交叉不可避免时，可用过桥法或指向法，节点7和8之间。
